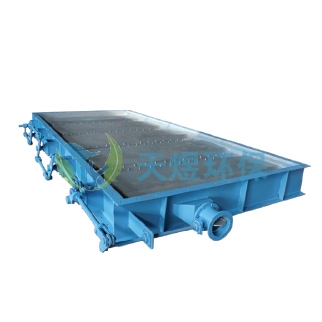

擋板門按照其葉片形式可以分為單軸單擋板、單軸雙擋板、雙軸單擋板、雙軸雙擋板。單軸單擋板只有單層葉片，用于密封要求不太高的場合，單軸雙擋板有兩層葉片平行工作，兩層葉片間接人干燥、干凈熱空氣以阻斷煙氣通過插板門。考慮現場布置條件、經濟性、密封要求等情況，也可選用包括閘板、圓形擋板等其他形式的插板門。通常采用百葉窗式。插板門具有全開全關兩個功能，使系統某一管路介質全部流通或關閉。

擋板門的制作特點：因風道內含有二氧化硫易腐蝕，選用Q235外包316L材質進行設計制作，具有耐溫耐腐蝕，使用壽命長等特點。為了使風門門板在高溫情況下不易變形，雙層板之間設有加強筋，單層板厚度5mm，風門總厚度600mm。風門軸頭、軸瓦、軸套、軸分別選用幾種不同耐高溫、耐磨、耐腐蝕材料制作。電動裝置和風門軸連為一體，無間隙，關閉后漏風率小于0.1%。電動裝置上設有多功能限位裝置，開關到位準確無誤。配電柜內設有DCS接口，達到自動化運行效果。具有調整、隔絕共用，調整靈活，隔絕性能好。開關靈活、無卡澀現象，無內漏、外漏現象，軸封良好。全自動化程度高，具有遠程、近距離和手動操作功能。制作工藝符合相關行業標準。

擋板門在設計壓力和設計溫度下有100%的氣密性。為將可能的腐蝕減至最小，凈煙道的擋板框架、板片和軸采用不銹鋼材料制作，擋板的密封片和螺栓采用合金鋼材料制作，外部件、原煙氣中的擋板采用碳鋼材料制作。擋板配置的密封空氣系統有足夠的容量和壓頭，確保密封空氣的壓力比。
